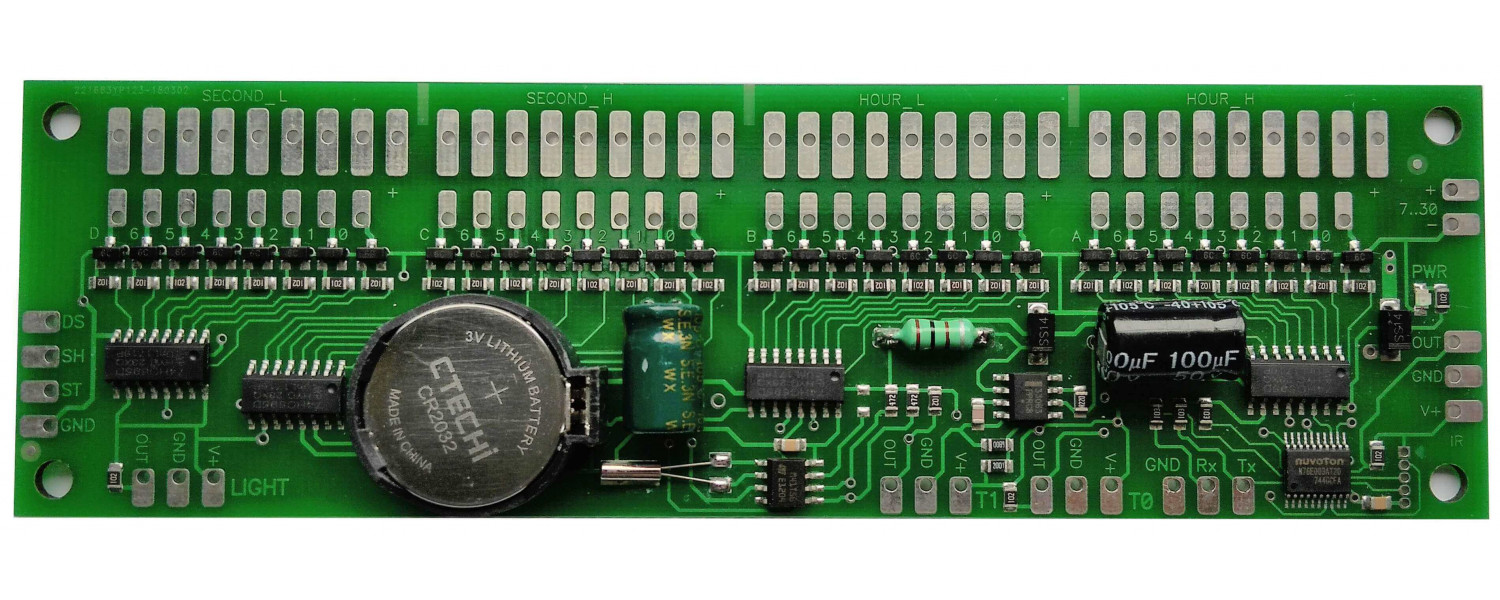

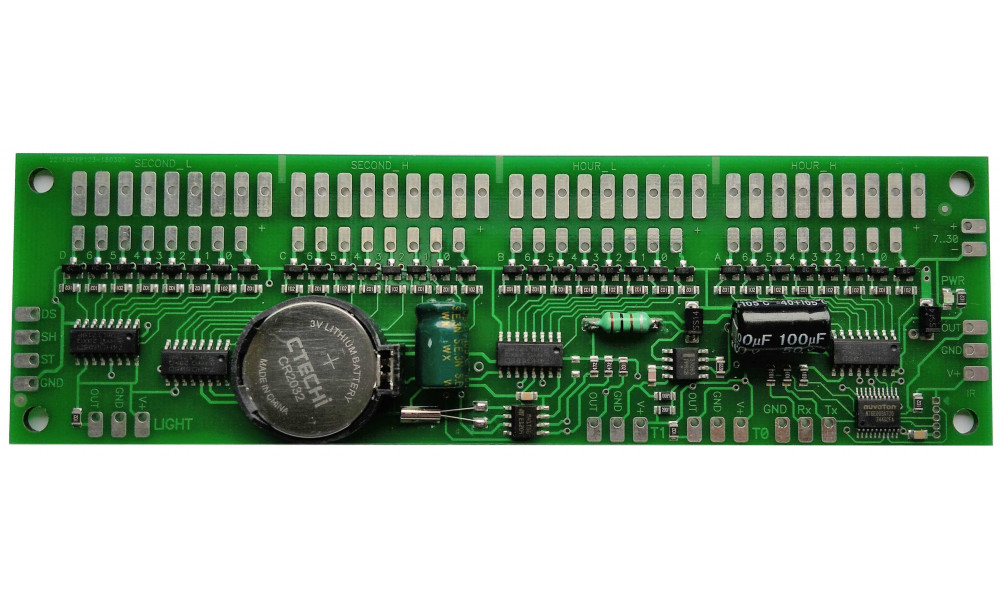

Плата годинника VCL

Плата годинника VCL

  • Код Товару: VCL
  • Наявність: В наявності
360.00грн.

Плата годинника VCL призначена для виготовлення світлодіодного семисегментного годинника.

Виконує функції:
- прийом команд від пульта дистанційного керування або комп'ютера;
- управління і передача заданих значень в підлеглі модулі;
- зберігання в енергонезалежній пам'яті значень часу і налаштувань табло;
- робота в режимі почергової індикації «час-дата-температура1-температура2»;
- облік високосного року (29 лютого);
- регулювання яскравості ручне або автоматичне;
- програмне коригування (відставання / випередження) часу;
- побудова різних варіантів збірки годинника (класичний годинник-термометр, годинник-термометр з винесеним знаком температури, двосторонній годинник, годинник у якому час-дата-температура відображаються на окремих табло).

Підключення до плати зовнішніх пристроїв:
- ІЧ-приймач для управління від пульта дистанційного керування;
- датчик освітленості для управління яскравістю світіння табло;
- вихід TTL для підключення підлеглих модулів;
- два незалежних датчика температури DS18B20.

Черговість показу кожного значення часу-дати-тампература1-температура2 встановлюється в діапазоні від 0 до 9 секунд. Якщо якесь значення встановлено 0 сек., то воно не відображається. Таким чином, можна зробити просто годинник для показу часу і не підключати термометри взагалі. Можна зробити термометр для показу однієї або двох температур і не показувати час або дату.

У комплект поставки входить ІЧ-приймач.

Всі плати перед продажем проходять перевірку на стенді.

Максимальний струм сегмента, А 0,5
Кількість градацій яскравості 3
Управління ІЧ-пульт ДК
Напруга живлення, В від 7 до 30
Температура експлуатації, град. -40 ... +85
Габаритний розмір, мм 148 х 45 х11
