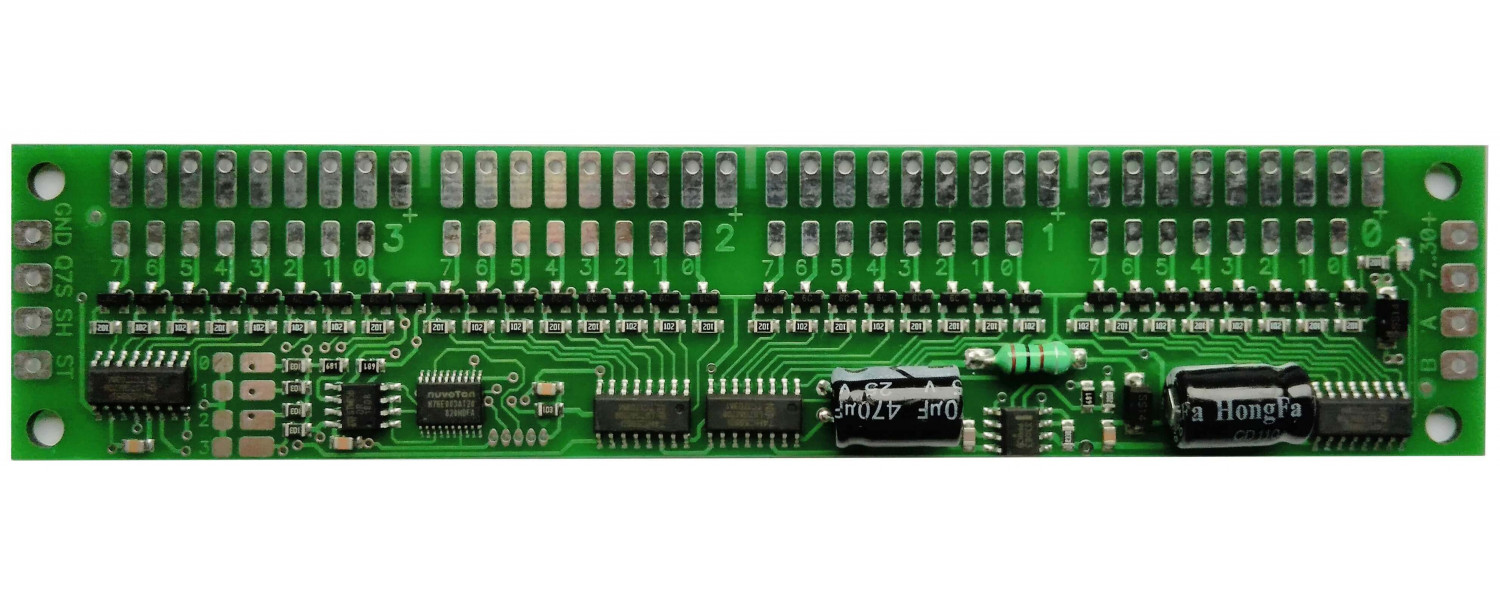

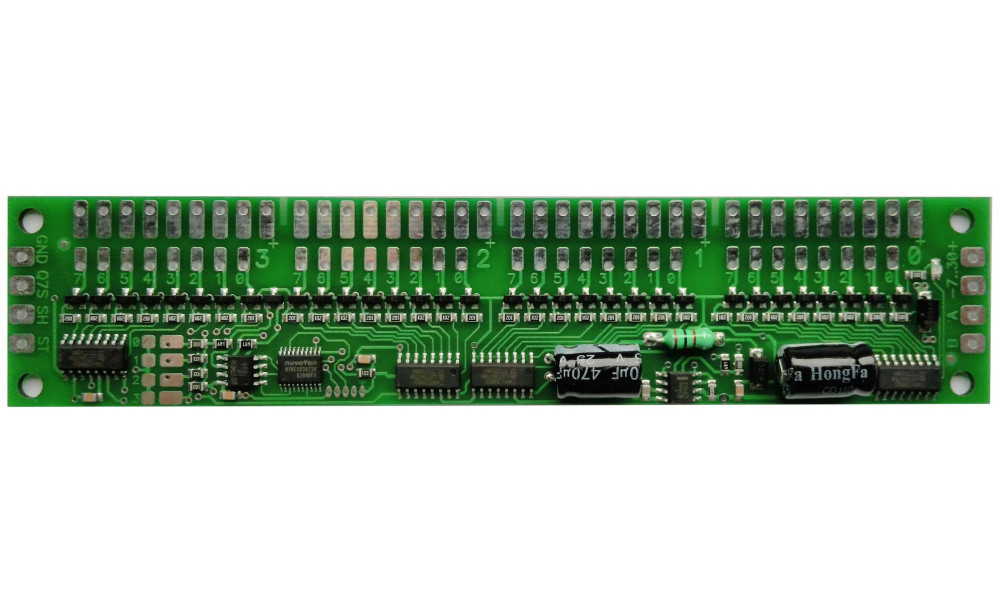

Плата підлеглого модуля VBC-T4-485

Підлеглий модуль VBC-T4-485 отримує команди від головного модуля VBC-HL по лінії RS485 (сигнальні дроти витої пари А і В) і керує групами світлодіодів, що складають сегменти цифр.

Cкладається із зсувних регістрів 74HC595 (4 шт.) і транзисторних ключів BC817-40 з максимально допустимим струмом комутації 0,5А. Один такий модуль управляє табло, яке складається з 4-х цифр.
Зв'язок всіх модулів здійснюється по шині RS485. Це забезпечує найкращу перешкодозахищеність ліній зв'язку між модулями.

За необхідності, модуль VBC-T4-485 може бути послідовно доповнений підлеглим модулем VBC-T4. Він виступає в ролі продовження VBC-T4-485, тобто дозволяє збільшити кількість цифр у рядку табло до восьми. Така зв'язка застосовується при побудові табло курсів валют.

Всі плати перед продажем проходять перевірку на стенді.
