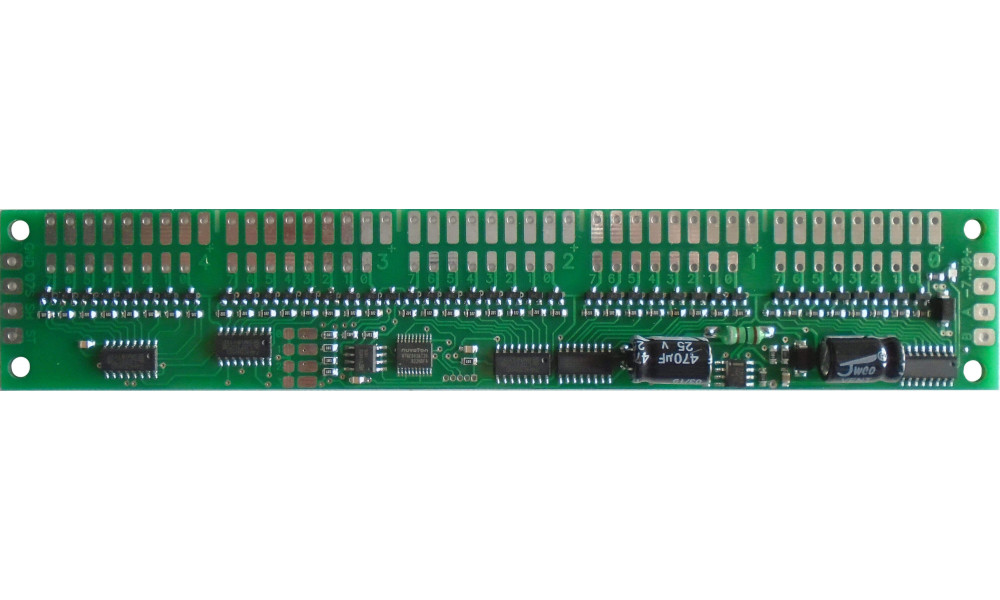

Плата підлеглого модуля VBC-T5-485

Плата підлеглого модуля VBC-T5-485

  • Код Товару: VBC-T5-485
  • Наявність: В наявності
340.00грн.

Підлеглий модуль VBC-T5-485 отримує команди від головного модуля VBC-HL по лінії RS485 (сигнальні дроти витої пари А і В) і керує групами світлодіодів, що складають сегменти цифр.

Cкладається із зсувних регістрів 74HC595 (5 шт.) і транзисторних ключів BC817-40 з максимально допустимим струмом комутації 0,5А. Один такий модуль управляє табло, яке складається з 5-ти цифр.
Зв'язок всіх модулів здійснюється по шині RS485. Це забезпечує найкращу перешкодозахищеність ліній зв'язку між модулями.

За необхідності, модуль VBC-T5-485 може бути послідовно доповнений підлеглим модулем VBC-T5. Він виступає в ролі продовження VBC-T5-485, тобто дозволяє збільшити кількість цифр у рядку табло до восьми. Така зв'язка застосовується при побудові табло курсів валют.

Всі плати перед продажем проходять перевірку на стенді.

Максимальний струм сегмента, А 0,5
Управління ІЧ-пульт ДК
Кількість символів в табло 5
Напруга живлення, В від 7 до 30
Температура експлуатації, град. -40 ... +85
Габаритний розмір, мм 175 х 32 х11
